SOLIDWORKS：在計算機內存有限的情況下提高大型裝配性能的方法

在SOLIDWORKS中使用大型裝配體可能是一個挑戰。耗時的重建時間，請耐心等待組件打開/保存或旋轉/縮放組件時響應延遲。這只是大型裝配體編輯過程中可能出現的幾種癥狀?？捎眯越档偷闹饕蛑皇怯?jì)算機內存（RAM）的占用空間。SOLIDWORKS提供了不同的方法將較少的數據加載到內存中，因此提高了裝配性能。眾所周知的選項是輕量級和大型匯編模式，這有助于將最少的數據加載到內存中。在這個技術博客中，我想解釋另一種尊重計算機內存并提高大型裝配性能的方法。

我們將通過定義顯示狀態受限的有限顯示部分來實現這一目標。然后，在打開組件期間，可以結合僅將可見組件加載到內存中的選項來選擇顯示狀態。

步驟1：定義顯示狀態

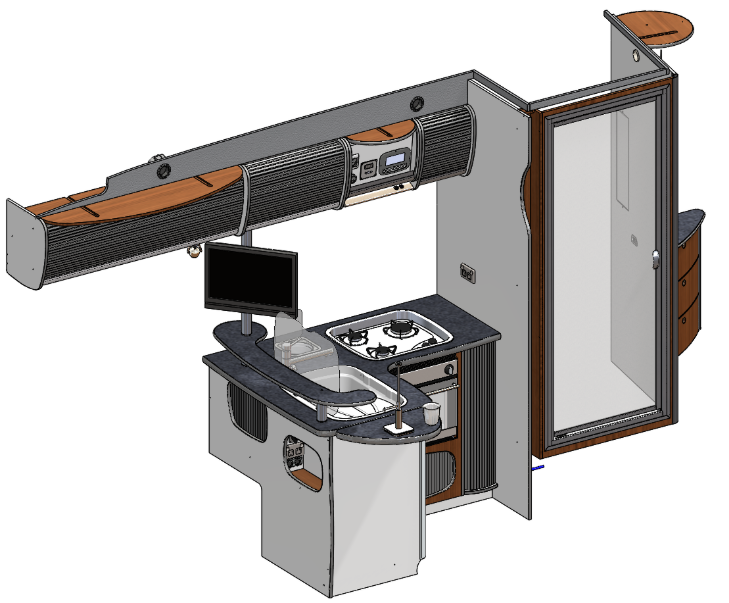

在此示例中，我將使用以下程序集。它是房車內部的一部分。打開它需要50秒鐘，其中包含430個組件。

要查找顯示狀態，只需轉到ConfigurationManager，下半部分將保留用于顯示狀態。默認顯示狀態始終可用。在下圖中，我已經將此顯示狀態重命名為Show_all。因?yàn)檫@是所有組件都可見的顯示狀態。

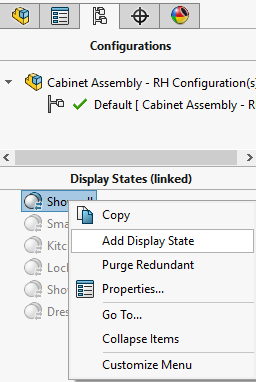

創建顯示狀態是一個簡單的任務。右鍵單擊“顯示狀態”區域中的某個位置，然后選擇“ 添加顯示狀態”。

創建顯示狀態并通過雙擊將其激活后，即可隱藏組件。組件的隱藏狀態自動保存為活動顯示狀態。

為了使生活更輕松，我有一些額外的提示：

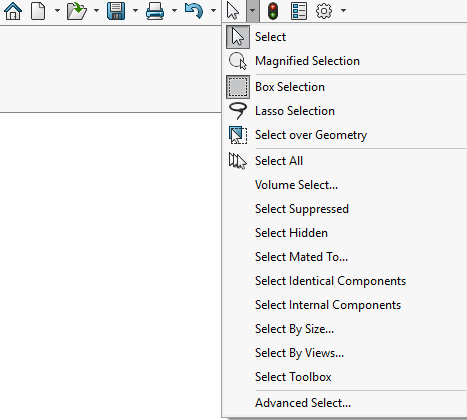

1. 熟悉“選擇”彈出菜單中的選擇工具：

使用這些工具，您可以快速選擇組件，因此可以將它們隱藏在特定的顯示狀態。提及一些選項：

選擇“相同組件”：

偉大”選項可以通過僅選擇這些組件之一來選擇相同的組件。

選擇內部組件：

選擇其他組件包圍的所有內部組件。隱藏它們后的性能提高：您看不到的內容，不需要加載。

按尺寸選擇：

顯示“ 按尺寸選擇零部件”對話框，您可以在其中指定要選擇的裝配體尺寸的百分比。隱藏它們后提高性能：在大多數情況下，在工程設計過程中不需要小組件。因此，這些不需要加載。

選擇工具箱：

選擇裝配中的所有工具箱零部件。隱藏它們后的性能提高：在大多數情況下，在工程過程中不需要工具箱組件。

2.在“隔離”命令中快速創建顯示狀態：

選擇零部件時，可以右鍵單擊并選擇“ 隔離”以使這些零部件可見并隱藏裝配體的其余部分。在“隔離”彈出工具欄中，您可以直接將此狀態保存為新的顯示狀態：

步驟2：使用顯示狀態來提高性能

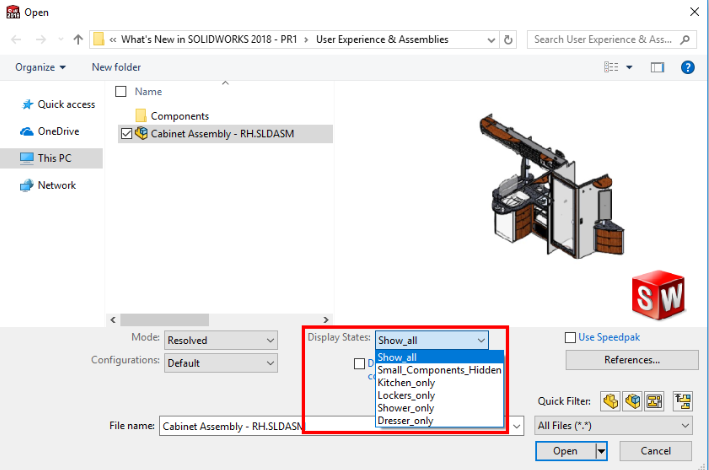

首先，確保保存了具有所有新顯示狀態的部件。下次要打開裝配時，可以在“打開”對話框中選擇顯示狀態。

但這還不是全部！選擇顯示狀態后，可以選擇以下選項：不要加載隱藏的組件。

該選項僅加載在選定顯示狀態下可見的那些裝配體零部件。由于需要在計算機內存中加載較少的組件，因此可以帶來很大的性能提升。

結論

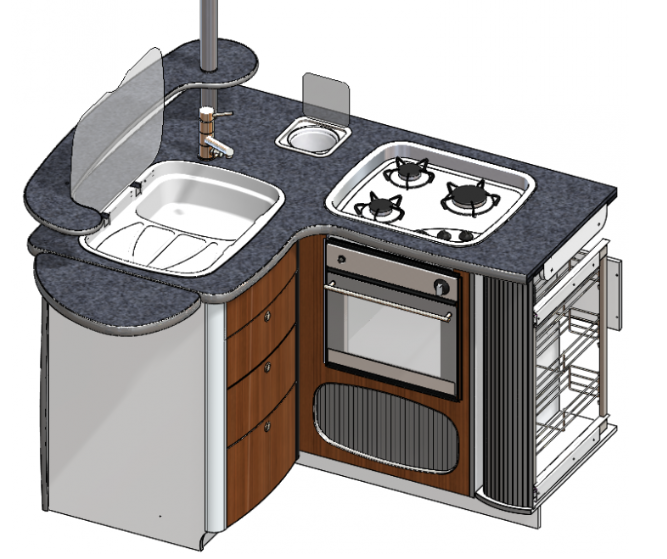

在我的示例中，我創建了Kitchen_only顯示狀態。通過以該顯示狀態打開裝配，并結合“不加載隱藏的零部件”選項，打開時間減少到10秒。這比打開整個組件快5倍。同樣，編輯裝配體的性能也得到了顯著提高。
