圖片轉草圖！一鍵搞定SolidWorks草圖輪廓線繪制！（附操作視頻）

根據效果圖建立SolidWorks三維模型的工作是制圖的基礎工作，化平凡為神奇將基礎的工作玩出新花樣是接下來的內容。

根據啤酒瓶圖片建立三維模型，采用傳統的建模方式對比我們的草圖小助手Autotrace輔助建模來一場效率的PK。

傳統方式：

建立草圖—>導入效果圖片—>采用各種草圖線條工具手工繪制模型的邊界—>建立截面輪廓—>旋轉并生成產品模型。

Autotrace建模方式：

啟用Autotrace插件—>建立草圖—>導入效果圖片—>使用Autotrace自動獲取效果圖邊界輪廓線條—>建立截面輪廓—>旋轉并生成產品模型。

兩種方法的操作及優劣：

傳統方式需要較為深厚的草圖功力且需要耗費較長的時間，但是手工的方式可以處理更加復雜的圖形，線條控制起來也更加流暢。

Autotrace建模方式快捷迅速，基本擺脫了手工的繁雜操作，但是對于邊界色彩對比度不高的圖形識別精度會較低。

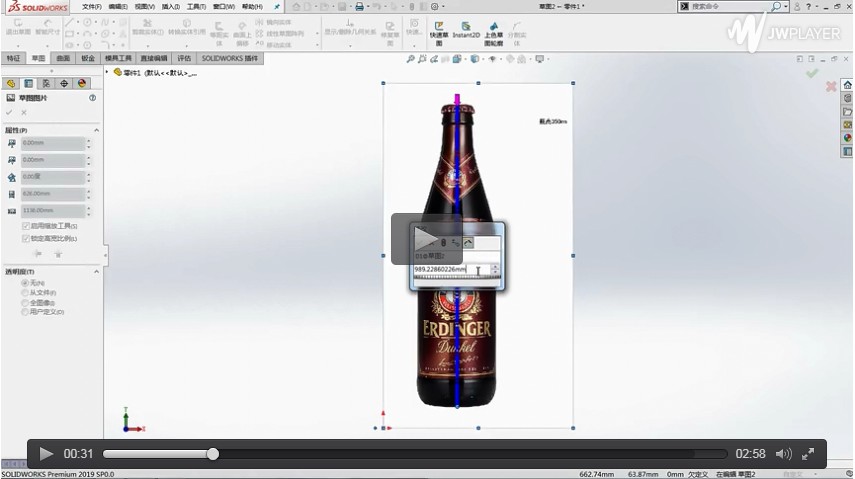

詳細操作過程請查看以下操作視頻。
