借助SolidWorks 方程式輕松搞定模型尺寸關系 | 操作視頻

在SolidWorks中，我們可以使用方程式來完成一些模型的簡單繪制，使用方程式，可以讓我們的模型繪制更加快速、靈活，同時方便修改。尤其是做一些二次開發，使用方程式可以使我們的工作事半功倍,而且如果不是很復雜的系列零件模型，可以直接用方程式做成參數化模型。

使用方程式，可以使用全局變量和數學函數定義尺寸，并生成零件和裝配體中兩個或更多尺寸之間的數學關系。

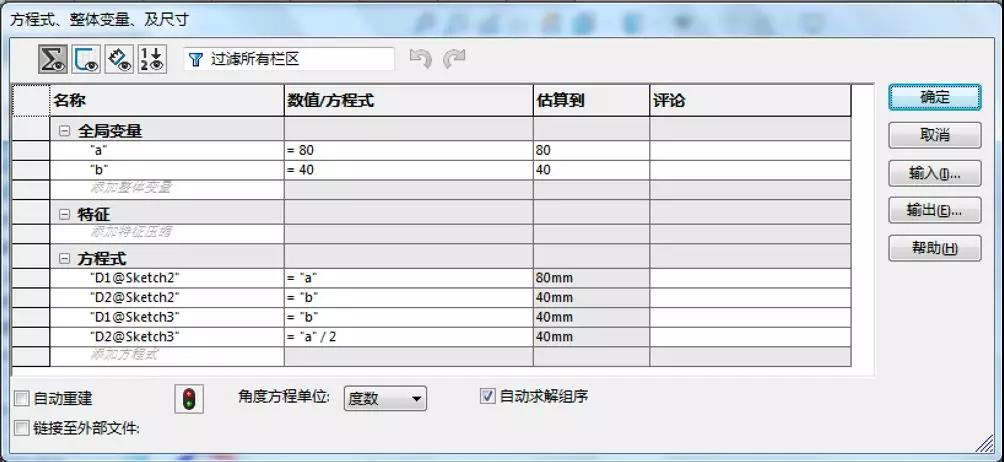

方程式視圖，用于顯示零件或裝配體的所有全局變量和方程式。在此視圖中，我們可以添加全局變量和方程式，還可以編輯和刪除現有的全局變量和方程式，也可以添加評述。

草圖方程式視圖用于顯示僅用于草圖的全局變量和方程式。草圖方程式與用于其它零件和裝配體的方程式不同。 當編輯某個方程式或?qū)⑵涮砑又粱顒?dòng)草圖時，系統將自動應用草圖實體間的幾何關系、解出相關方程式并自動更新草圖。 如果方程式用于零件和裝配體，則模型在我們重建前不會更新。

尺寸視圖用于顯示活動草圖、零件或裝配體中的所有尺寸，包括帶有設定值和由方程式所決定的尺寸。 該視圖使重新命名數個尺寸的數值輕而易舉。帶設定值的尺寸僅在該視圖中可見，而在方程式視圖、排序視圖或草圖方程式視圖中不可見。

按序排列的視圖用于按照求解順序顯示方程式和全局變量。如果自動求解組序選項已清除，則我們可在此視圖中更改方程式和全局變量的順序。 還可以添加新的方程式和全局變量并為其重新命名，也可以編輯和刪除現有方程式和變量。

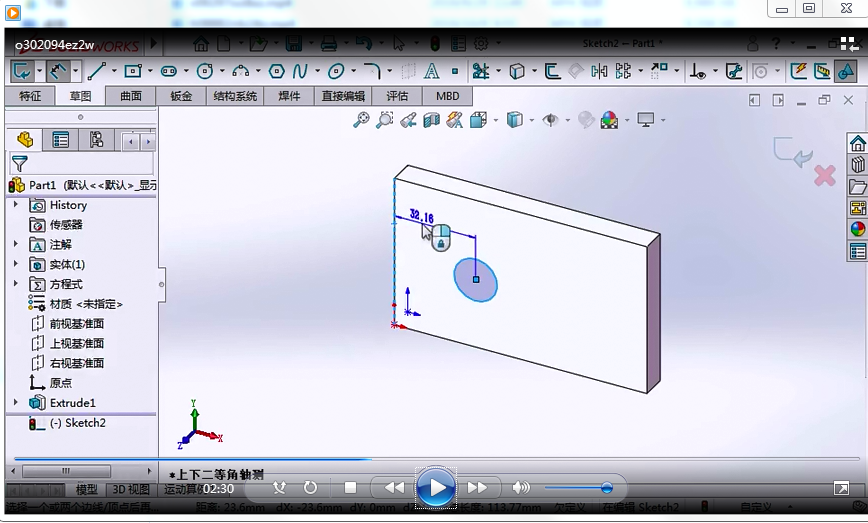

通過這個簡單的視頻，我們先來了解一下簡單的方程式吧。
