4種方法處理SolidWorks鏡像零件，你會幾種？（附操作視頻）

大家在產品設計中，經常會出現鏡像件。在二維平臺下，多數企業會采用圖紙注釋（按鏡像件加工）來簡化繪圖工作。而在三維平臺下，需要實體文件的存在，接下來小編想要給大家介紹4種 SolidWorks 鏡像零件的處理方法：

1. 在裝配環境下采用鏡像零件的方式，生成相反方位的版本（鏡像零件）。利用這種方法生成的鏡像零件為一個實體，無特征可編輯。零件與源零件有關聯。

2. 在零件環境下，使用鏡像零件命令完成鏡像零件的生成。可以選擇是否保留特征。還可以選擇是否與源零件相關。

3. 在零件環境下，使用鏡像特征完成實體鏡像（不需要合并實體）。即存在兩個實體，我們需要刪除多余實體，便可以得到鏡像零件。此方法不僅保留了特征，也方便使用配置功能。缺點是與源文件沒有關聯。

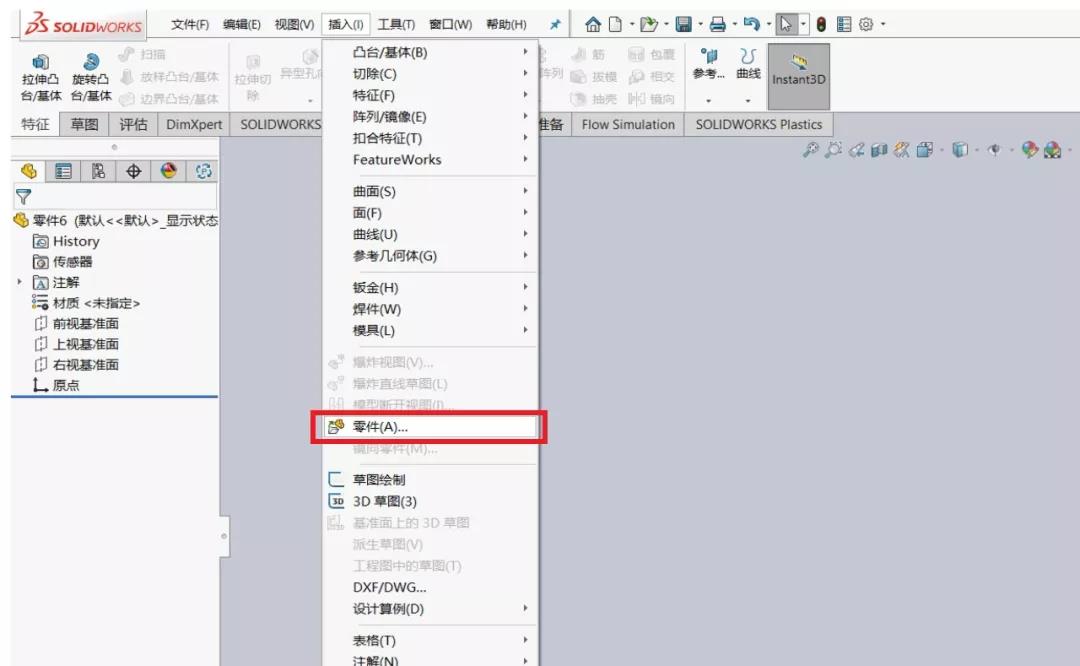

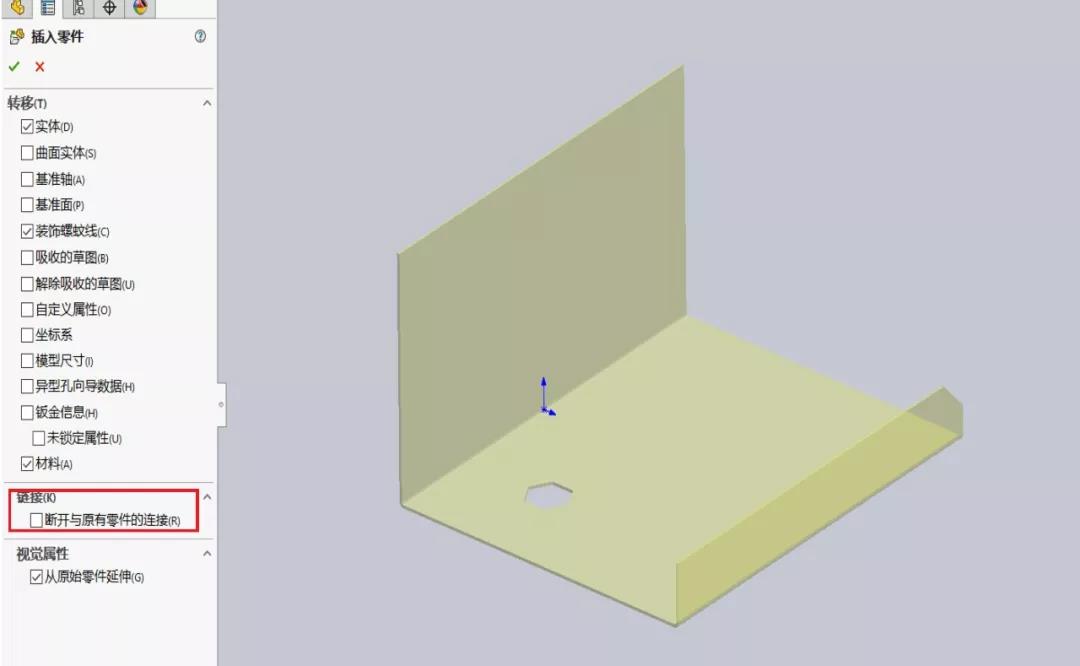

4. 新建零件，使用插入零件。效果與第二種方法類似，只是派生出來的零部件是相同版本。再使用鏡像完成鏡像零件的生成。

處理鏡像零件的方法有許多，其中各有優缺點。需要根據實際的設計意圖來合理選擇。

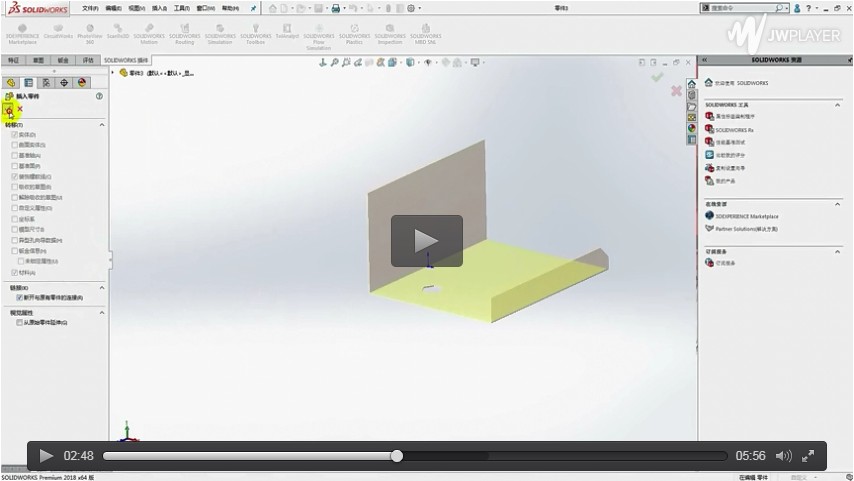

詳細操作請點擊下方操作視頻進行查看。
