Top-Down（自頂向下）設計數據傳遞之封套發布程序，需要分幾步？

如果要把大象裝冰箱完成Top-Down（自頂向下）設計，需要分幾步？

答案：

1、進行Top（頂層）設計；

2、把Top設計的數據傳遞到Down（底層）；

3、進行Down（底層）設計。

設計數據的傳遞方式是比較豐富的。SOLIDWORKS 2020新增功能封套發布程序，可以更高效的傳遞一整套的設計數據。封套發布程序工具將頂層裝配體中的零部件作為封套發布到子裝配體中。我們可以便捷的在子裝配體中，將發布的封套用作參考零部件完成設計。發布后的封套零部件就是從頂層設計中傳遞過來的設計數據。封套零部件將從頂層裝配體繼承更改。

舉個栗子

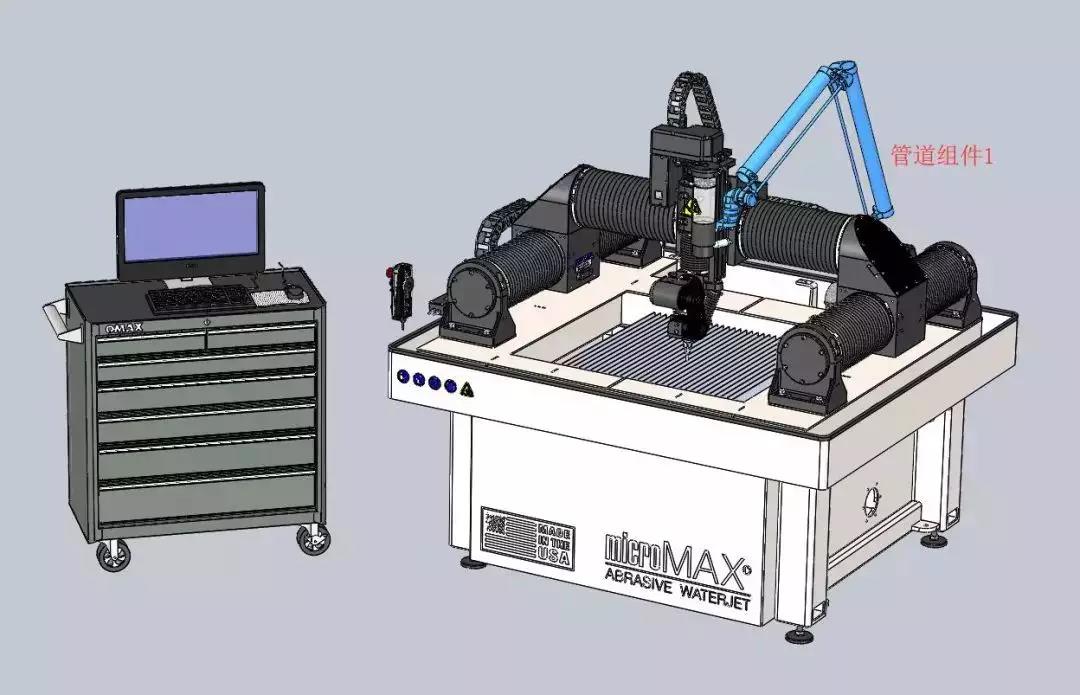

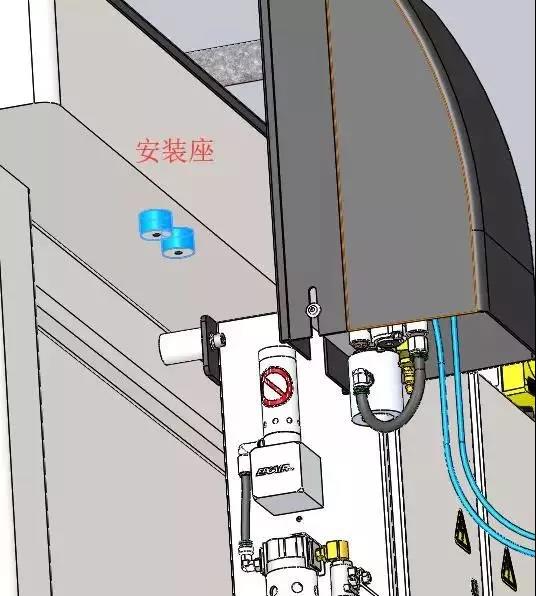

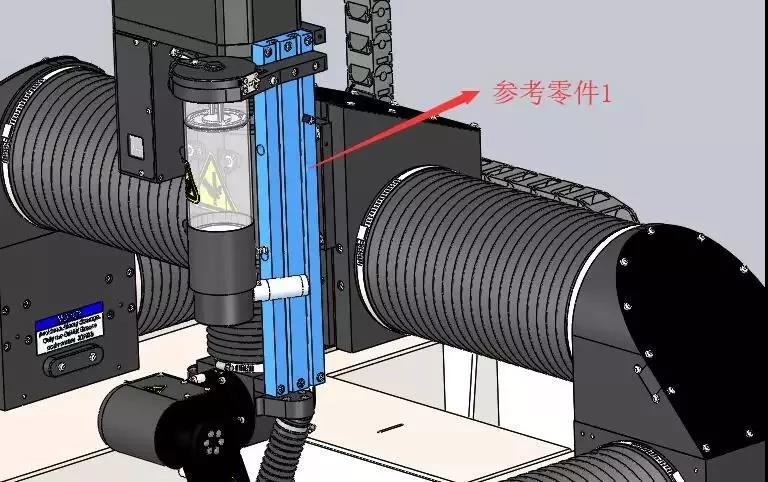

設計師在設計如圖所示的“管道組件1”的時候，需要參考零件1和安裝座來完成設計。

原有方法需要在頂層裝配體層級做關聯設計，或者在子裝配體里面做重復零件。頂層裝配體零部件數量多，操作效率比較低，操作等待時間會比較長。使用封套發布程序的功能，可以把參考零部件以封套的形式發布到子裝配體。

打開子裝配，顯示封套零部件。可以完成裝配、參考設計等。封套零部件不影響裝配的BOM表格信息。當頂層裝配體發生更改時，發布的封套零部件會承繼更改。

利用這個方法，可以把Top-Down設計中頂層的設計意圖，如已有裝配體，模型空間等。通過封套發布程序工具，把設計數據傳遞到子裝配體中。零部件比常用的草圖、基準面、參數等等包含更多的信息，更有利于傳遞設計意圖。
