SolidWorks小竅門：焊件里如何選擇穿透點

穿透點會相對于生成結構構件所用的草圖線段，定義輪廓上的位置。

默認的穿透點是輪廓庫特征零件中的草圖原點。輪廓中指定的任何頂點或草圖點也可以用作穿透點。

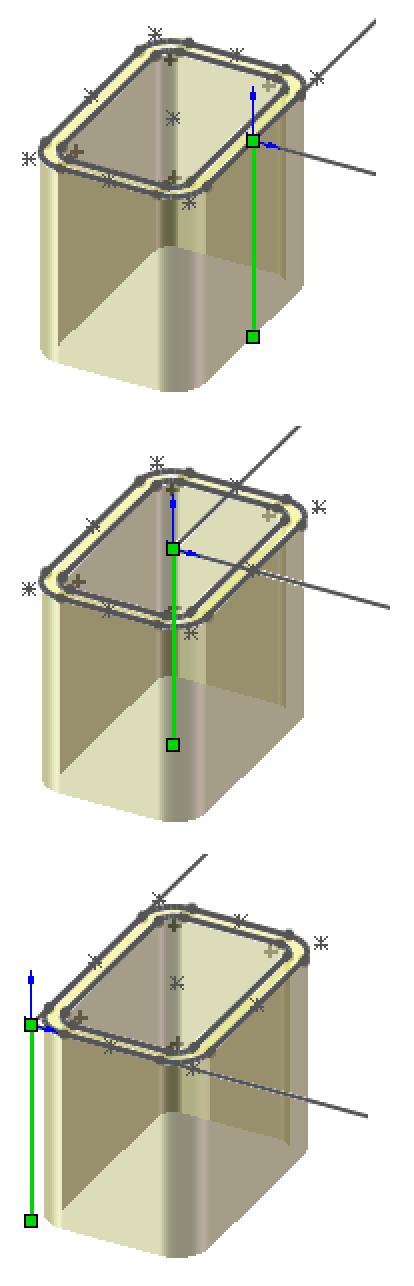

示例： 同一個輪廓，選擇了三個不同穿透點。

更改穿透點，步驟如下：

用右鍵單擊結構構件，然后選取編輯特征。

在 PropertyManager 中的設置下，單擊找出輪廓。

顯示放大到結構構件的輪廓。

在輪廓上選擇任何頂點或草圖點。

輪廓將會移動以對齊新的穿透點與結構構件草圖線段。

單擊確定。
