【教程】將SolidWorks物料清單導出到Excel時可帶縮略圖了！

SolidWorks 2019 引入了一個新選項，可在將物料清單導出到Microsoft Excel時包含每個組件的縮略圖。我們注意到很多SolidWorks客戶正在使用此Excel BOM將他們的組件與Excel中的篩選功能分組。但是發現并沒有達到預期效果，因為縮略圖不隨著篩選動作一起移動，它們仍在固定的位置。

在本文中，想告訴你更多關于使用篩選功能和新縮略圖選項的解決方案。

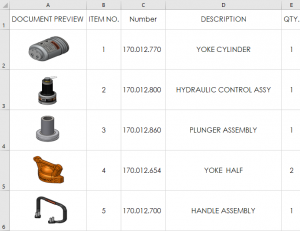

首先，使用縮略圖創建Excel BOM：

1. 右鍵單擊 SolidWorks 中的BOM，然后單擊“另存為”。
2. 在對話框中：

1）對于“保存類型”，請選擇以下選項之一：

• Excel 2007（* .xlsx）
• Excel（* .xls）

2）選擇縮略圖。

3）瀏覽到文件夾，輸入文件名，然后單擊“保存”。

下一步是在Microsoft Excel中創建一個篩選器，以根據部件號對組件進行分組。在此示例中，將模擬采購零件和制造零件之間的差異。當然，我主要是想確保縮略圖能夠移動。

按照以下步驟進行操作：

1. 使用Microsoft Excel打開Excel BOM。

2. 轉到功能區中的“審閱”選項卡，然后單擊“取消共享工作簿”。




   這使得編輯縮略圖成為可能。

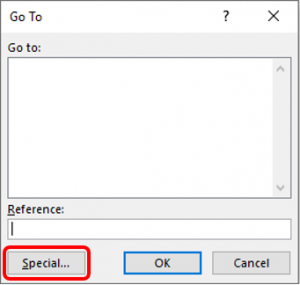

3. 按F5。這將打開“轉到”對話框。

4. 在“轉到”對話框中選擇“特殊”。

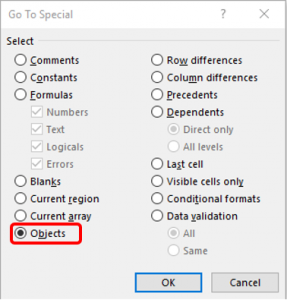

5. 在“ 轉到特殊”對話框中，選擇“ 對象”，然后單擊“ 確定”。




   這將自動選擇Excel BOM中的所有縮略圖。

6. 右鍵單擊其中一個縮略圖，然后選擇“大小和屬性”。

7. 出現“格式圖片”菜單。轉到“屬性”并選擇“移動”但不要使用單元格調整大小。




   這可確保在應用篩選器操作后縮略圖將連接到部件號。

8. 選擇Excel BOM的所有列（第一個圖片中的A，B，C，D和E列）。
9. 轉到功能區中的“數據”選項卡，然后選擇“篩選”。

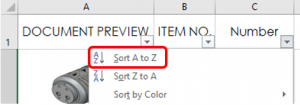

10. 現在，可以通過選擇排序A到Z來對“數字”列進行排序。

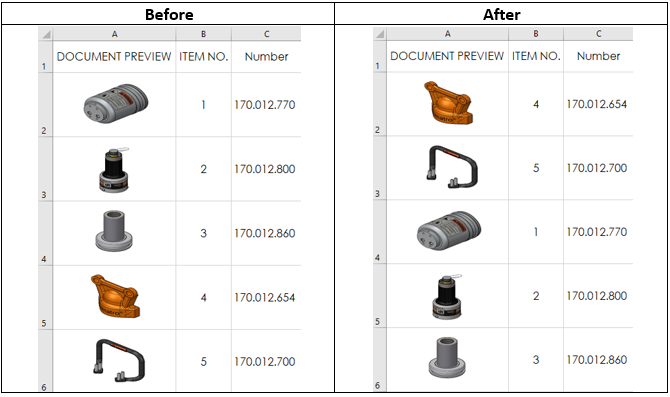

11. 縮略圖將隨著排序動作一起移動。




總結

SolidWorks 2019 引入了一種很好的方式來與你組織內外的其他人溝通關于你的物料清單。使用縮略圖的可視化為每個人帶來了更高的清晰度。希望該篇文章客澄清了這個工作流程，讓你的BOM輸出比以前更好。
