如何讓您的SolidWorks設計樹更有層次感！（附操作視頻）

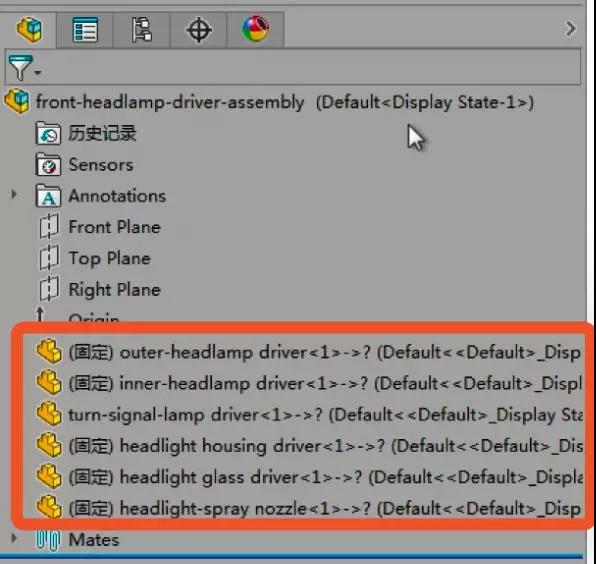

大家有沒有碰到過在裝配體中，我們看到特征樹中的文件名太長了，對于患有資深強迫癥的我來說，絕對不允許這種情況發生。（但也找不到好的解決辦法，所以多半是束手無策）

但是現在我們不用再忍受了！在SolidWorks中，有這樣一個功能，即在 FeatureManager 設計樹中壓縮配置和顯示狀態名稱。

在僅包含一個配置的模型中，您可以在 FeatureManager 設計樹中壓縮附加到裝配體和零件名稱的配置和顯示狀態信息。

在 FeatureManager 設計樹中壓縮配置和顯示狀態名稱：

在 FeatureManager 設計樹中，右鍵單擊頂層節點，然后單擊樹顯示 > 僅有一個存在時，則不顯示配置/顯示狀態名稱。

如果僅有一個配置，則將壓縮配置和顯示狀態名稱。 您仍可在 FeatureManager 設計樹中通過將鼠標懸停在零部件上來訪問該信息。

如果有多個配置，則配置和顯示狀態名稱將顯示在零部件名稱后面。

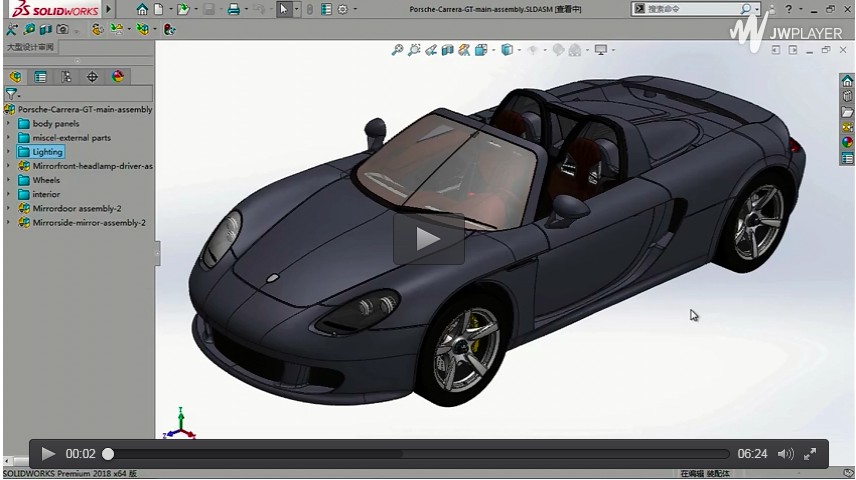

更多詳細操作請點擊以下操作視頻進行查看。
