SolidWorks建模焊縫管理

在SolidWorks中運用焊件功能時遇到的最常見的做法之一是使用“模型焊件”，它們是焊件文件中存在的其他實體，用來表示將存在焊縫的物理質量。通常采用以下形狀：圓角焊珠工具無法應用，如下例所示：典型焊件-使用``從切割清單中排除''選項來管理SolidWorks建模焊縫。

具有附加實體的典型焊件

通常，如果人們使用“切割清單”項目將屬性應用于組成焊件的各種成員，則“切割清單”文件夾（實體）將與下圖相似。這包括將代表焊縫的實體分離到自己的文件夾中。

切割清單文件夾

您可能會考慮在此處應用的技術是一種工作流程，專門用于從“切割清單”中排除許多實體，例如在MODELED WELDS文件夾中收集的那些，可以根據您的設置手動或自動創建。

從切割清單中排除

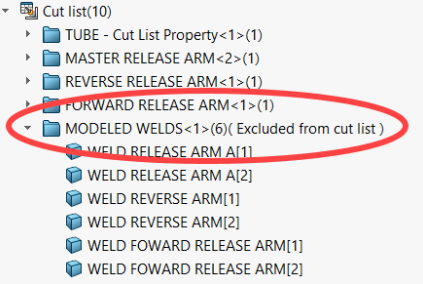

右鍵單擊代表MODELED WELDS的文件夾，將顯示用于直接從文件夾中排除焊件的選項，或進入“切割清單”的“切割清單”屬性區域。在“切割清單”摘要選項卡上，您會找到用于從“切割清單”中“排除”該焊件的復選框。

從切割清單選項中排除

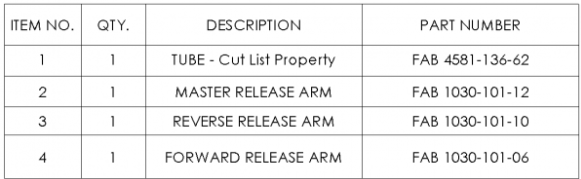

選中“從切割清單中排除”選項后，我們?cè)诤讣懈钋鍐伪碇械玫揭韵聝?nèi)容。

切割清單表

在計劃下一個需要直接建模焊縫的焊接零件時，請記住這一點。
