選紅色還是黑色？在SolidWorks工程圖視圖中輕松改變零件顏色！

使用圖層改變顏色

經常會被問到使用 SolidWorks 時如何在工程圖視圖中改變特定組件的顏色。例如，你可能希望在裝配圖紙視圖中以紅色來顯示其中一個組件，而將其他所有組件默認顯示為黑色。其實這可以使用圖層來輕松完成。

方法一

使用“線條格式”工具欄或“圖層”工具欄，單擊“圖層屬性”。

在出現的對話框中，創建一個新圖層并將圖層的顏色設置為紅色。完成后單擊“確定”。

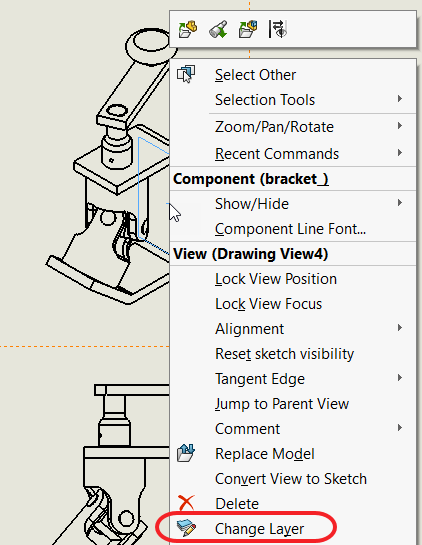

用鼠標右鍵單擊要以紅色顯示的組件，然后從彈出菜單中選擇“更改圖層”。然后選擇紅色圖層的名稱。

方法二

或者，你可以單擊要以紅色顯示的組件，然后單擊“線條格式”工具欄上的“更改圖層”按鈕。然后選擇紅色圖層的名稱。

方法三

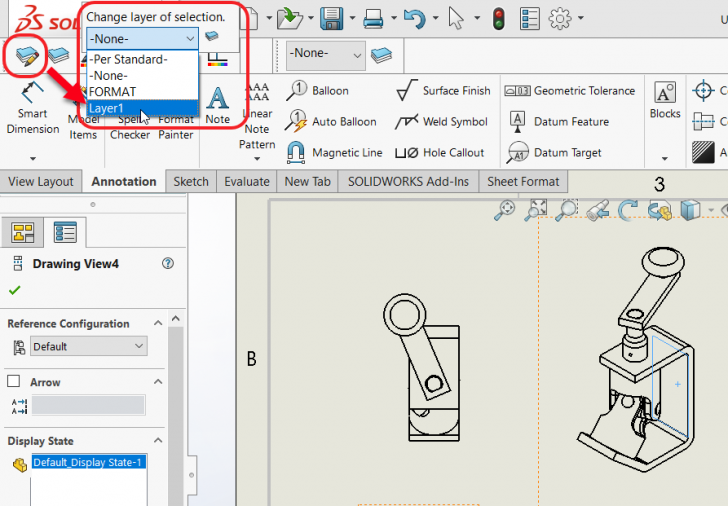

你還可以單擊要以紅色顯示的組件，然后單擊“圖層”工具欄上的圖層名稱下拉列表。然后選擇紅色圖層的名稱。

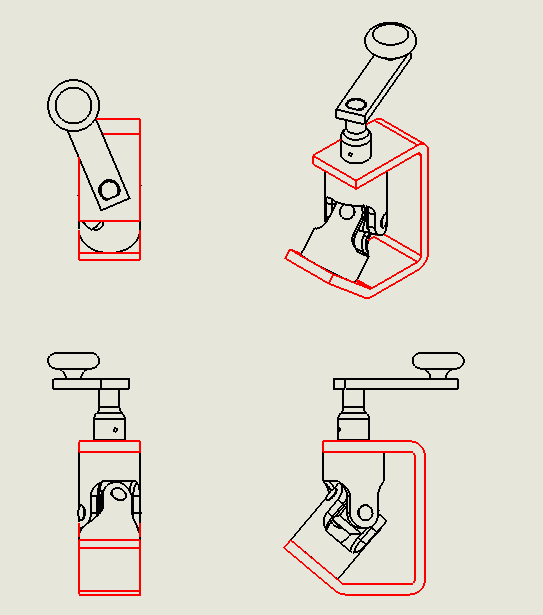

以上這些方法都可以簡化更改裝配圖中零件的顏色。

只考慮一個視圖

如果你只想在一個視圖中更改組件的顏色，而非所有視圖，該怎么辦？

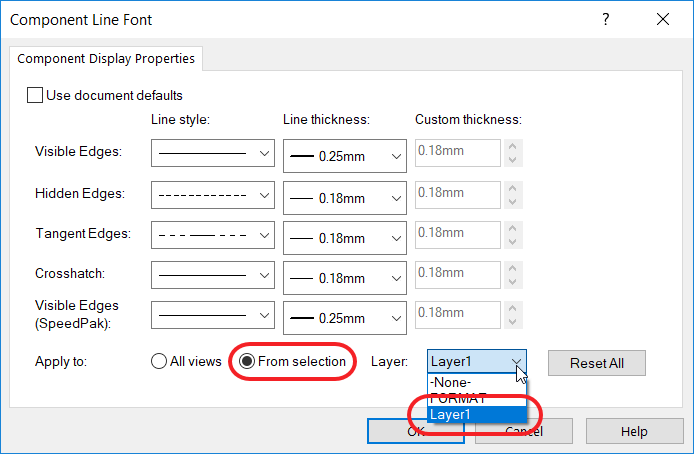

為此，在要更改它的視圖中右鍵單擊要更改的組件。在彈出菜單上，選擇“組件線字體”。

在出現的對話框中，清除“使用文檔默認值”。

在對話框的底部，有一個位置可以選擇你所希望組件使用的圖層。選擇新創建的圖層。

選擇“從所選內容”選項以使更改僅應用于所選的視圖。完成后單擊“確定”。

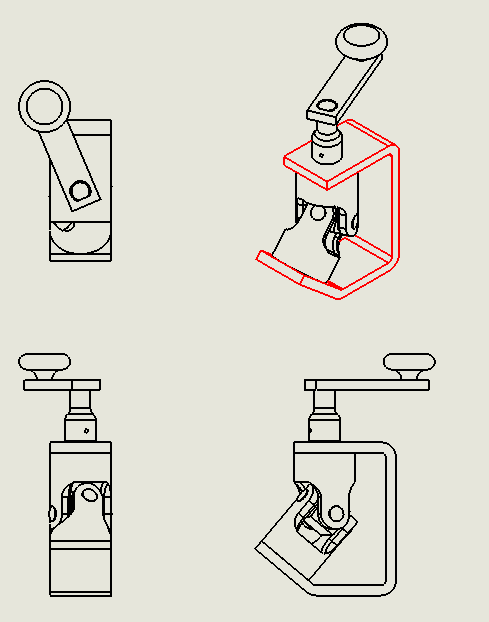

至此，你就有了帶有一個紅色部分的工程圖視圖。

希望以上幾種方法對你有所幫助！
