技巧演示：solidworks 工程圖派生

在SolidWorks中，我們經常會創建各種各樣的視圖。

今天，您將學習有關solidworks中的圖形推導的有趣事實。

我們向您展示以下主題：

用CTRL鍵中斷對齊

創建自由對齊的3D工程圖視圖

創建鏡像視圖

切換視圖模型的配置

表示工程圖中裝配的替代位置

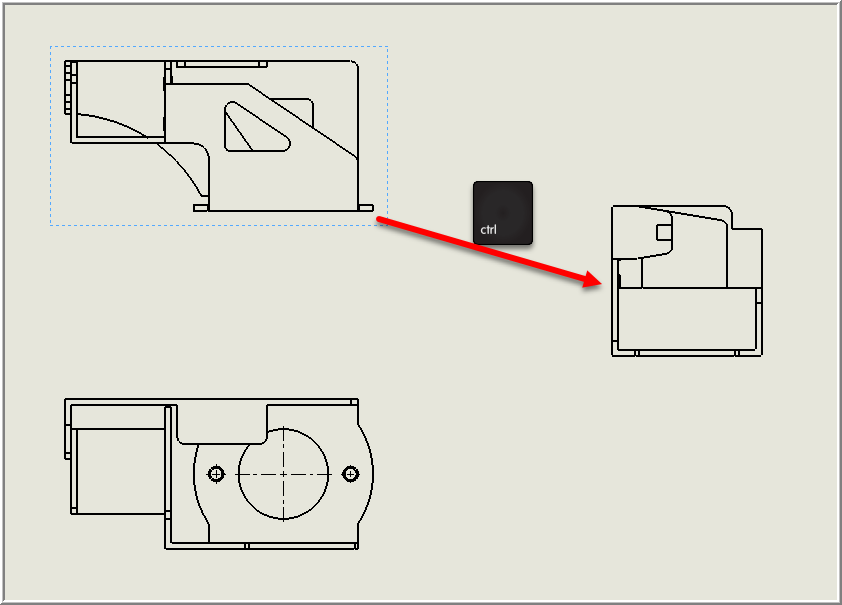

中斷對齊：有時由于空間原因而以不支持對齊的方式移動視圖。創建視圖時，可以直接在放置過程中按住CTRL鍵來完成此操作。

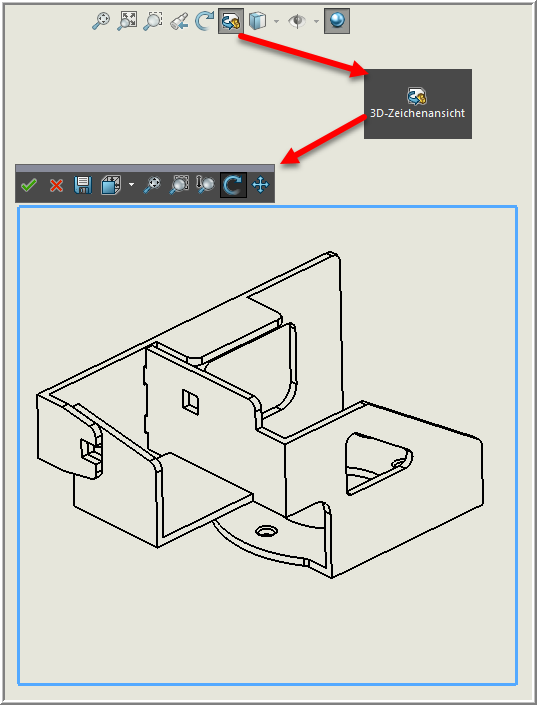

創建免費的3D工程圖視圖：將等軸測圖放置在工程圖上時，有時無法從最佳角度顯示模型以查看所有細節。對于此類情況，存在3D工程圖視圖。這允許2D視圖以所需方向進行三維旋轉，從而可以顯示盡可能多的細節。

鏡像視圖：在某些情況下，可以將現有工程圖及其尺寸鏡像。只需單擊以下命令即可實現：

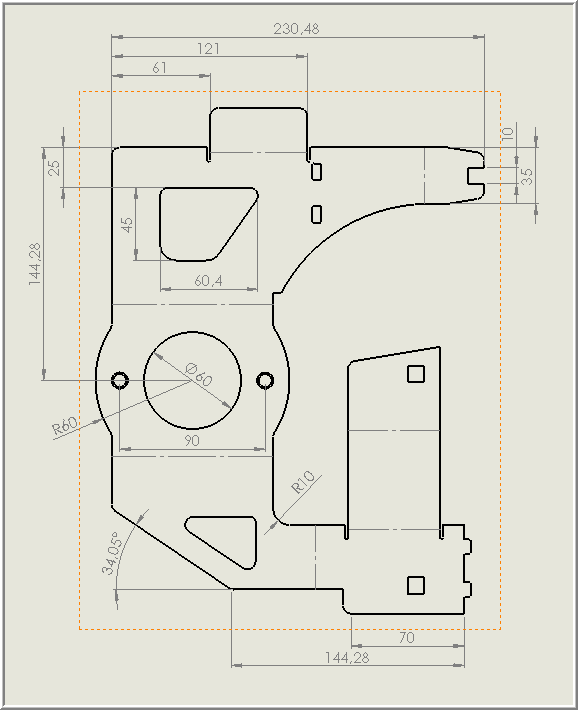

無需費力即可顯示鏡像的鈑金零件，如下所示：

工程圖

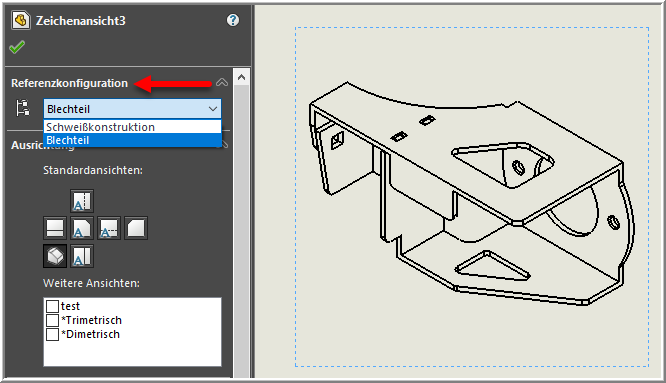

視圖中的配置：如果將視圖放置在圖紙上并且顯示了錯誤的模型配置，請不要失望。在視圖的屬性管理器中，可以設置模型的引用配置。即使對于相關視圖也可以單獨控制！

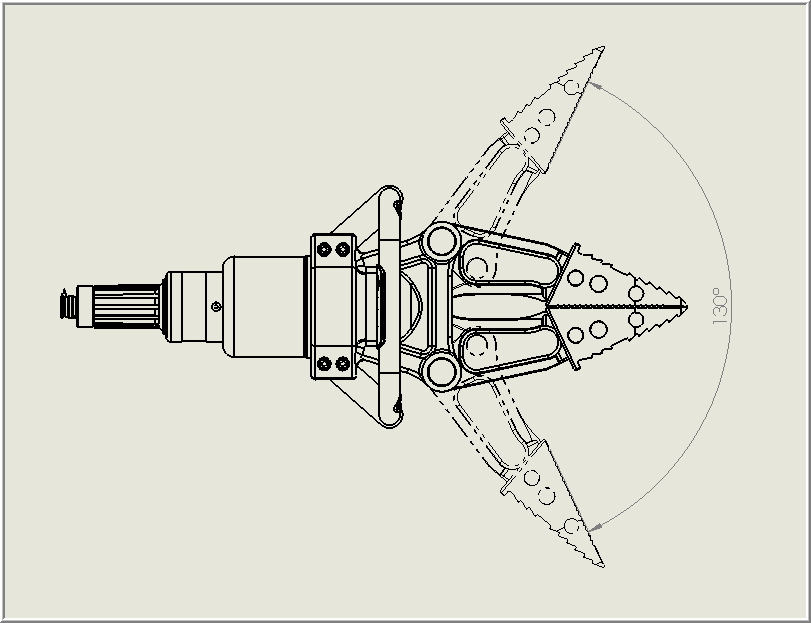

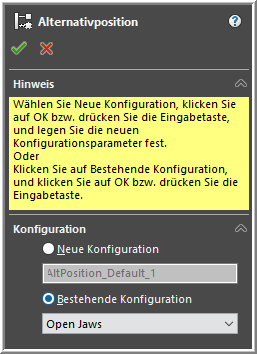

顯示替代位置：要在工程圖視圖中顯示裝配體的不同位置，可以使用替代位置。在此，在一個視圖中疊加了幾種位置配置。也可以在不同位置之間創建尺寸，以表示具有測量值的運動范圍。創建零件中零件位置不同的配置的最簡單方法是將它們用作圖形中的備用位置。
