【操作視頻】借助SolidWorks流體分析計算風阻系數！

風阻系數是一個用來衡量汽車或者飛機運行時遇到風的阻力的一個系數。

最高的行駛時速，不僅和發動機的最大功率有關，風阻系數同樣能起到?jīng)Q定性的作用。

風阻系數公式如下：風阻系數是一個定值，可以根據速度和風阻系數測算出阻力。而風阻系數和迎風面積、幾何形狀相關。

我們可以使用 SolidWorks 流體模擬軟件，計算出風阻系數。

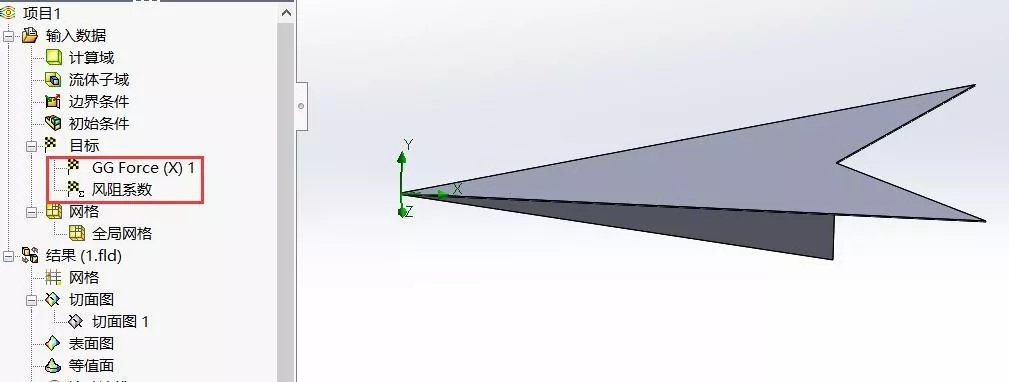

1. 首先建立流體算例，飛機飛行速度10m/s。建立飛行阻力為目標。

2. 由于阻力和風阻系數有數值關系，建立方程式目標。可以求出平衡狀態時風阻系數。

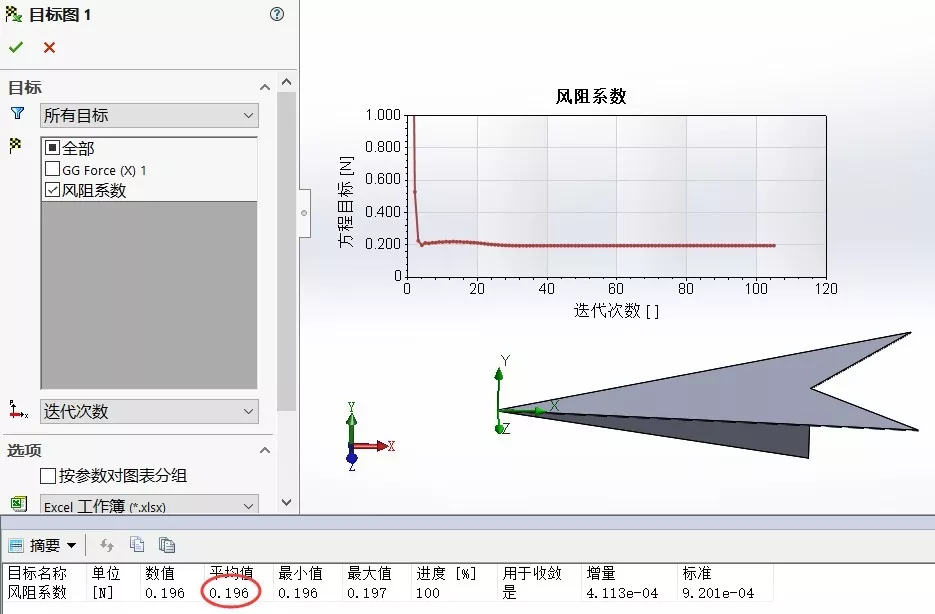

通過計算可以得出，紙飛機的風阻系數為0.196。

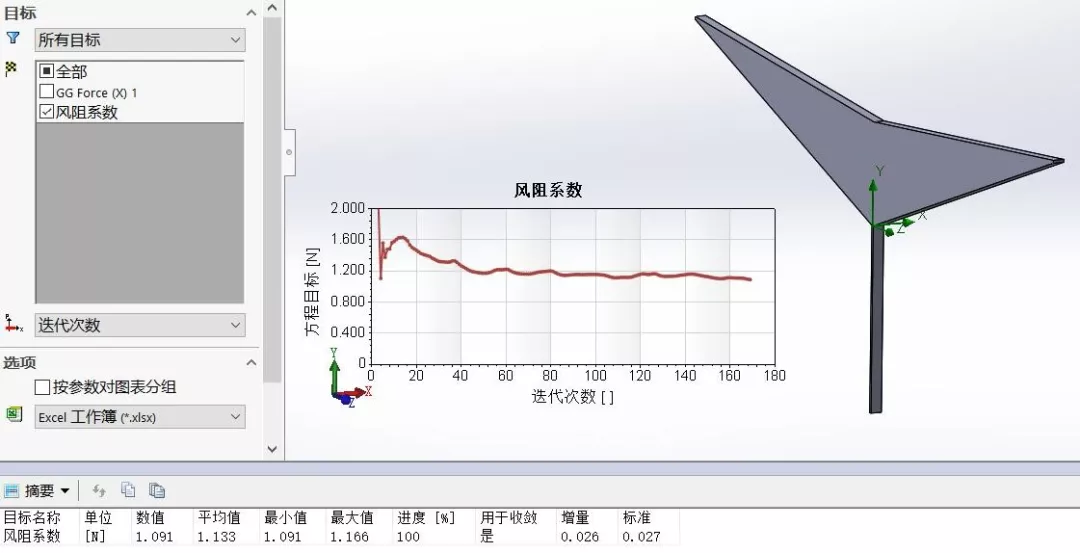

理論上，垂直平面體的風阻系數約為1。建立一個和飛機迎風面積和形狀一樣的面。再次計算得到風阻系數為1.09，驗證結果正確。

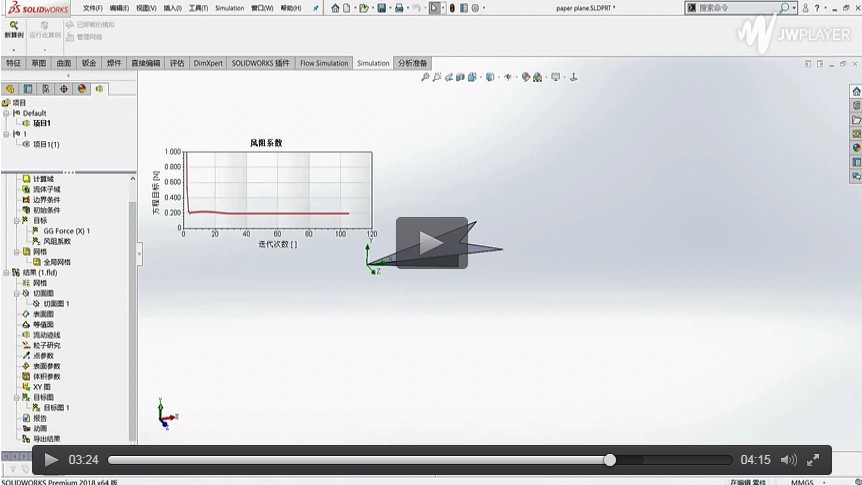

關于風阻系數的詳細計算過程，請點擊下方視頻文件查看。
