為什么SolidWorks型材焊接件有限元分析總失敗？因?yàn)槟銢]換這種網格！（附操作視頻）

轉帖|Solidworks資訊|編輯：黃竹雯|2019-08-19 10:53:08.690|閱讀 9442 次

概述：在SolidWorks分析過程中，好多工程師在剛接觸有限元分析的時候，通常喜歡用實體網格，但是這里我們使用實體網格其實是不科學的。

相關鏈接：

型材焊接件，在基礎結構件上運用廣泛。特點是等截面，常用有矩管、角鋼、工字剛等等，通常我們需要考察焊接件的應力分布和位移。

在SolidWorks分析過程中，多數工程師在剛接觸有限元分析的時候，通常喜歡用實體網格，由于壁厚都偏薄而且?guī)в袌A角，發現型材焊接件實體網格劃分非常不容易，需要很大數量的網格，所以這里我們使用實體網格是不科學的。

其實應該把型材焊接件簡化成梁單元，這樣我們就能夠很快的得到計算結果。

接下來將以一個實際的案例做一些操作演示。

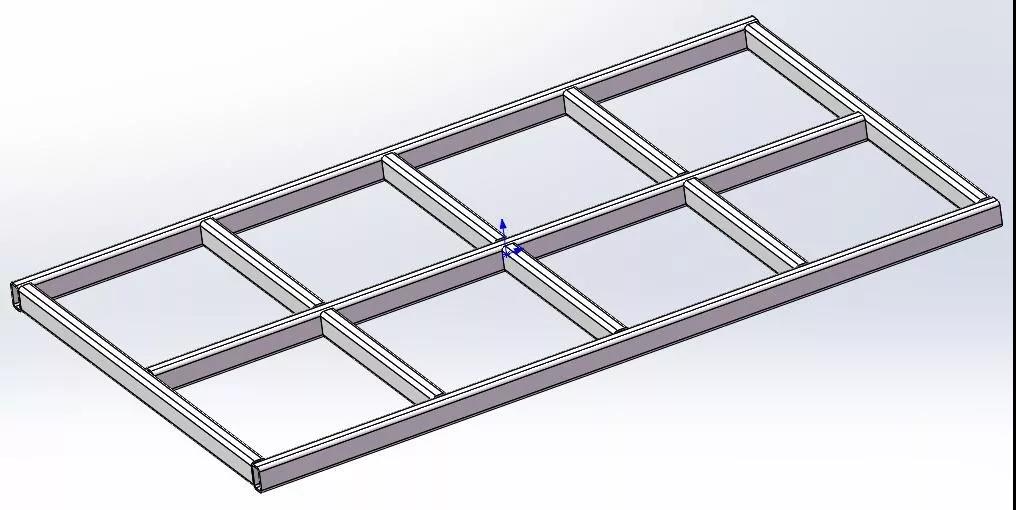

工況簡介：上圖的簡易型材焊接件上面有貨物10噸，重心長度方向上正中偏離100mm。叉車正中舉起架子和貨物，需要考察架子的強度和剛度。

叉車的作用面積是梁單元的局部，由于使用梁單元后沒有辦法施加局部的約束和載荷。這里我們添加兩個輔助零件，來解決添加局部約束和載荷的問題。為了簡化問題，我們可以認為叉車的剛度遠遠大于型材焊接件，我們直接把輔助的零部件看成剛性的。

分析結果如下：這樣的效率會非常高。

應力云圖

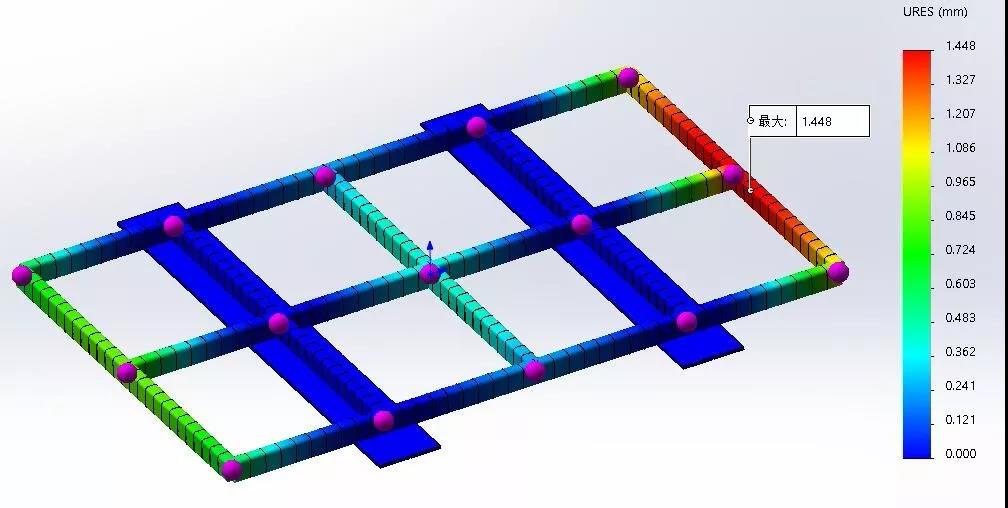

位移云圖

選擇合適的網格劃分方式，就能有效解決有限元分析難題！

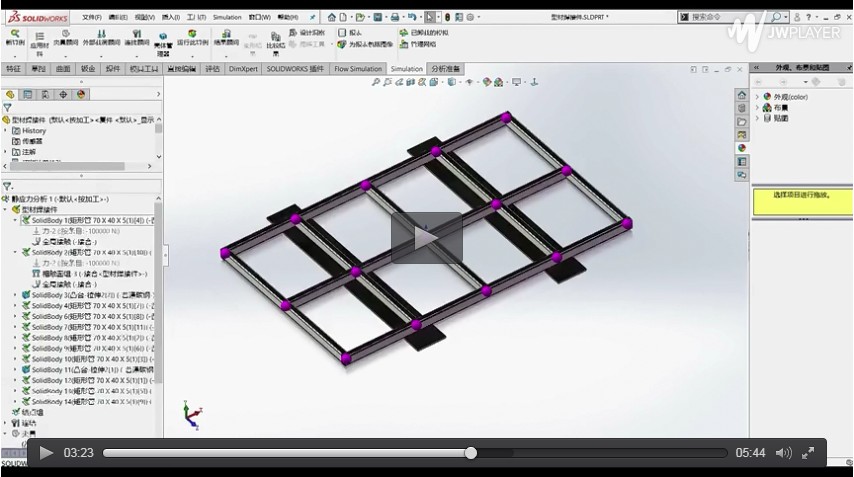

詳細操作過程請點擊下方視頻進行查看。
