概述:SolidWorks裝配體配合包括標準配合、高級配合和機械配合,本次和大家探討一下機械配合方式中的凸輪配合。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
SolidWork裝配體配合包括標準配合、高級配合和機械配合,前幾期和大家分享了高級配合,這些配合關系可以大大提高裝配效率,但是對于一些機械專用的配合方式,可能就不能滿足要求,所以從本期開始和大家探討一下機械配合方式,本期先談談:凸輪配合。

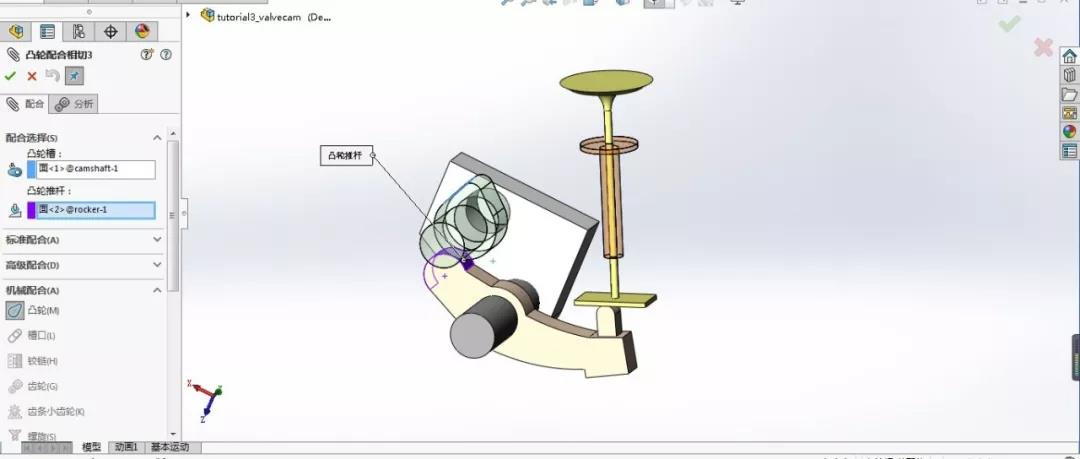

凸輪配合又叫凸輪推桿配合,是一個相切或重合配合的類型。它可允許將圓柱、基準面、或點與一系列相切的拉伸曲面相配合,如下圖:
在添加凸輪推桿配合之前:
生成凸輪零件,方法如下:
1.創建相切線條、圓弧和樣條的輪廓。該輪廓必須形成閉環。
2.拉伸該輪廓。

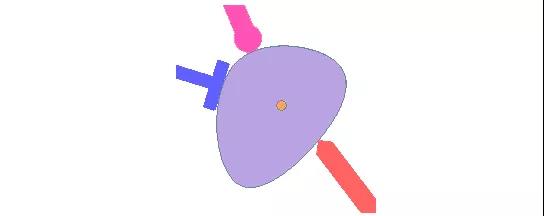

生成推桿零件,要配合的部分必須為以下幾何元素:
1.圓柱面
2.平面
3.頂點
添加配合限制不合理的運動。
其他關于“如何添加復雜裝配機械配合關系?”的功能說明和注意事項,詳見如下視頻:
