在Workflow Foundation中，提供了多種設計工作流的方式。例如

1. 純代碼的方式（C#）
2. 代碼分離的方式（XOML+C#）

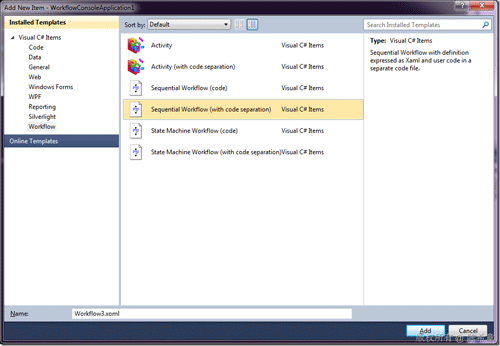

　　以上兩種，可以從Visual Studio提供的項目模板中選擇

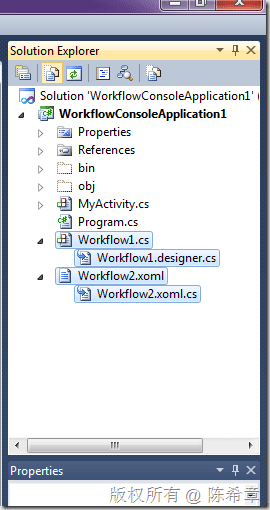

　　他們在設計器中看起來是如下的

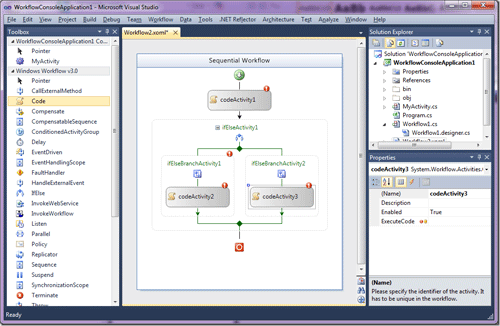

　　xoml是一種特殊的XML格式，它可以描述流程。例如下面這樣的一個流程

　　它用XOML描述的話，大致如下

<SequentialWorkflowActivity x:Class=
"WorkflowConsoleApplication1.Workflow2"
x:Name="Workflow2" xmlns:x="//schemas.microsoft.com/winfx/2006/xaml" xmlns="//schemas.microsoft.com/winfx/2006/xaml/workflow">
<CodeActivity x:Name="codeActivity1" />
<IfElseActivity x:Name="ifElseActivity1">
<IfElseBranchActivity x:Name="ifElseBranchActivity1">
<CodeActivity x:Name="codeActivity2" />
</IfElseBranchActivity>
<IfElseBranchActivity x:Name="ifElseBranchActivity2">
<CodeActivity x:Name="codeActivity3" />
</IfElseBranchActivity>
</IfElseActivity>
</SequentialWorkflowActivity>

　　雖然上面這樣的XML確實可以描述流程，但流程所涉及的一些特殊邏輯，則可能還是需要寫代碼。這兩個部分，最終還是需要編譯成一個類型出來。

　　所以，實際上上面的兩種方式?jīng)]有本質的區別。

　　這里要介紹的是一種純XOML的方式：我們能不能全部用XOML來實現對流程的定義？如果這樣的話，我們就可以實現更加動態化的流程，因?yàn)槿绻嬖陬~外的代碼，就無需編譯，而是可以通過直接修改XOML文件就完成流程的修改。

　　答案是：可以的。但有一個前提，既然我們不想用代碼，那么流程中所使用的Activity就應該都是可以通過配置即可完成工作的。

　　通常，我們需要編寫自定義Activity來實現這樣的需求。

　　例如，我們可以做一個最簡單的Activity，它只是根據用戶輸入的一個參數，負責在屏幕上打印一個消息。

　　using System;
using System.ComponentModel;
using System.ComponentModel.Design;
using System.Collections;
using System.Linq;
using System.Workflow.ComponentModel;
using System.Workflow.ComponentModel.Design;
using System.Workflow.ComponentModel.Compiler;
using System.Workflow.ComponentModel.Serialization;
using System.Workflow.Runtime;
using System.Workflow.Activities;
using System.Workflow.Activities.Rules;

　　namespace WorkflowConsoleApplication1
{
public partial class MyActivity :Activity
{
public MyActivity()
{
InitializeComponent();
}

　　 public string Message { get; set; }

　　 protected override ActivityExecutionStatus Execute
(ActivityExecutionContext executionContext)
{
Console.WriteLine(Message);
return base.Execute(executionContext);
}
}
}

　　為了演示如何直接通過XOML定義的方式使用這個自定義Activity，我們可以通過下面的代碼生成一段XOML

　　 var workflow = new SequenceActivity();
workflow.Activities.Add(new MyActivity() { Message = "Hello,World" });
var serializer = new WorkflowMarkupSerializer();
serializer.Serialize(
XmlWriter.Create("test.xoml",new XmlWriterSettings(){CloseOutput=true}), workflow);

　　以上代碼的意思是，創建一個SequenceActivity，并且在其中添加我們自定義的這個Activity。

　　代碼執行完成之后，生成的那個test.xoml的內容如下

　　<?xml version="1.0" encoding="utf-8"?>
<SequenceActivity x:Name="SequenceActivity" xmlns:ns0="clr-namespace:WorkflowConsoleApplication1;
Assembly=WorkflowConsoleApplication1,
Version=1.0.0.0, Culture=neutral,
PublicKeyToken=null" xmlns:x="//schemas.microsoft.com/winfx/2006/xaml" xmlns="//schemas.microsoft.com/winfx/2006/xaml/workflow">
<ns0:MyActivity Message="Hello,World" x:Name="myActivity1" />
</SequenceActivity>

　　這里請仔細觀察一下與之前那段xoml的區別

　　 1. 頂層的Activity，不再包含x:Class定義。（因?yàn)楝F(xiàn)在沒有了代碼文件，Class就無從說起了）
2. 內部所有的自定義Activity，都需要預先定義有關的namespace，引用到它們所在的Assembly
3. 自定義Activity的設置，直接通過屬性完成

　　那么，如何利用上面這樣的定義，去創建并運行流程呢？

　　 var instance2 = workflowRuntime.CreateWorkflow(
XmlReader.Create("test.xoml"));
instance2.Start();

　　如果我們需要修改流程定義，則直接可以修改那個XOML文件，而無需編譯程序。例如我們將Message修改為“Hello,Workflow”

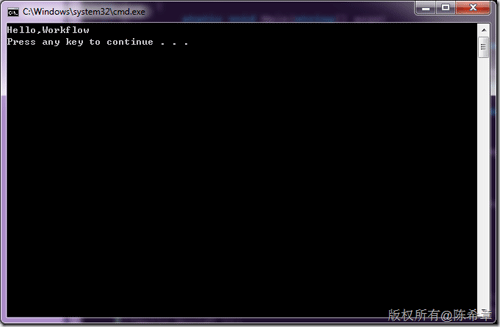

　　則運行結果如下

　　其實，只要我們愿意，我們甚至可以將這些定義的字符串保存在愛數據庫中，然后通過下面代碼創建并啟動流程

　　 var definition ="<?xml version=\"1.0\"
encoding=\"utf-8\"?><SequenceActivity x:Name=
\"SequenceActivity\" xmlns:ns0=\"clr-namespace:
WorkflowConsoleApplication1;Assembly=
WorkflowConsoleApplication1,
Version=1.0.0.0, Culture=neutral,
PublicKeyToken=null\" xmlns:x=

\"//schemas.microsoft.com/winfx/2006/xaml\" xmlns=
\"//schemas.microsoft.com/winfx/2006/xaml/workflow\">
<ns0:MyActivity Message=\"Hello,Workflow\" x:Name=\"myActivity1\" />
</SequenceActivity>";
//這里還可以從數據庫將該定義讀取出來

　　 var reader = XmlReader.Create(new StringReader(definition));
var workflow = workflowRuntime.CreateWorkflow(reader);
workflow.Start();

　　【總結】

　　本篇我通過實例講解了如何基于XOML完成工作流的定義和創建。
