交互概述圖

交互概述圖是活動圖的一種形式，其中節點表示交互圖。交互圖可以包括順序圖，通訊圖，交互概述和時序圖。交互概述圖的大多數符號與活動圖相同。例如，初始，最終，決策，合并，派生和聯接節點都相同。但是，交互概述圖引入了兩個新元素：交互發生和交互元素。

交互事件

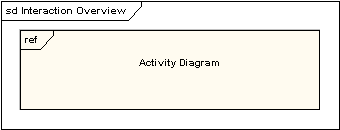

交互事件是對現有交互圖的引用。交互事件顯示為參考框架；也就是說，在左上角帶有“ ref”的框架。所引用的圖的名稱顯示在框架的中央。

互動元素

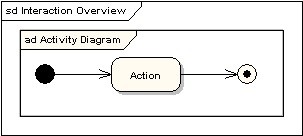

交互元素類似于交互事件，因為它們顯示矩形框架內現有交互圖的表示。它們的不同之處在于它們以內聯方式顯示參考圖的內容。

全部放在一起

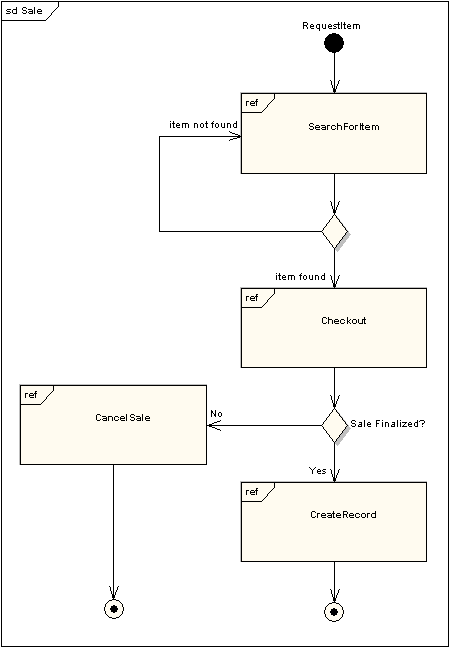

活動圖上所有相同的控件（分支，聯接，合并等）都可以用于交互概覽圖上，從而將控制邏輯置于較低級別的圖上。以下示例描述了一個示例銷售過程，其中子過程在交互事件中被抽象化。

=====================================================
