邏輯模型是構成設計/分析空間的對象和類的靜態視圖。通常，域模型是業務對象和實體的更寬松，高級視圖，而類模型是更嚴格和設計為重點的模型。該討論主要涉及類模型

Class模型

Class是一個標準的UML構造，用于詳細說明在運行時生成對象的模式。類是規范 - 對象是類的實例。類可以從其他類繼承（即它們繼承其父級的所有行為和狀態并添加它們自己的新功能），將其他類作為屬性，將職責委托給其他類并實現抽象接口。

類模型是面向?qū)ο箝_發和設計的核心 - 它表達了系統的持久狀態和系統的行為。類封裝了狀態（屬性）并提供了操作該狀態（行為）的服務。良好的面向?qū)ο笤O(shè)計限制了對類屬性的直接訪問，并提供代表調用者操作屬性的服務。這種數據隱藏和服務公開確保了數據更新只能在一個地方完成，并且根據具體規則 - 對于大型系統，在許多地方直接訪問數據元素的代碼的維護負擔非常高。

該課程表示如下：

請注意，該課程有三個不同的區域：

1. 類名（如果應用了構造型）

2. 類屬性區域（即內部數據元素）

3. 行為 - 私人和公共

• 屬性和方法可以標記為

• 私有，表示課堂外的來電者無法看到他們

• 受保護，只有班級的孩子才能看到它們

• 公開，所有人都可以看到

類模型

類模型如下所示：在這種情況下，抽象類是兩個子節點的父節點，每個子節點都繼承基類功能并使用它們自己的行為進行擴展。

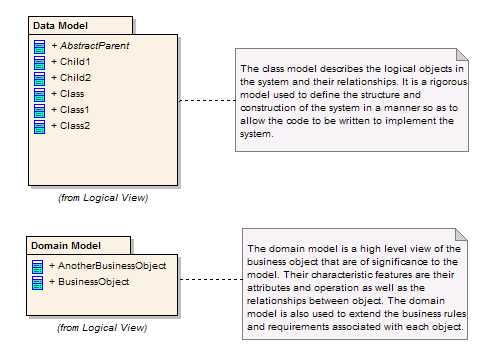

類模型可以被收集到相關行為和狀態的包中。下圖說明了這一點。
