TeeChart Pro VCL/FMX教程(十)： 3D圖表和OpenGL

  TeeChart Pro VCL/FMX是一款主流的圖表制作工具。提供了數百種用于可視化的2D、3D圖形樣式、56種數學、統計和金融函數，以及不限數量的坐標軸和30種調色板組件。TeeChart Pro VCL/FMX教程將會以連載的形式持續為大家帶來TeeChart Pro VCL/FMX的使用方法。

點擊下載TeeChart Pro VCL/FMX最新試用版

    本篇教程為大家帶來的是TeeChart Pro VCL/FMX中3D圖表和OpenGL的這一節，主要分為以下幾個部分：

圖表顯示模式

• （3D）圖表編輯器頁面

• 二維圖表

• 三維正交圖

• 3D Native Windows圖表

• 3D OpenGL圖表

圖表顯示模式

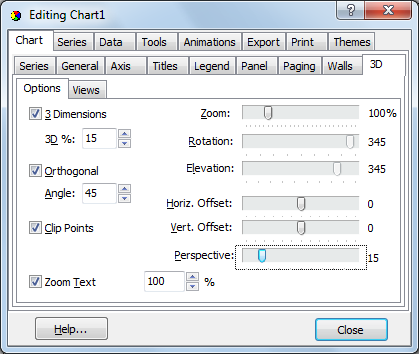

 （3D）圖表編輯器頁面

    可以在設計時使用圖表編輯器定義主要的2D / 3D顯示選項。

二維圖表

    可以使用圖表編輯器在設計時選擇2D圖表。選擇取消編輯器頁面上的3D復選框，再將圖表置于2D模式，在運行時，您可以隨時將圖表更改為2D：

Chart1.View3D := False;

    使用2D圖表不會出現任何特殊問題。 所有對象坐標都與它們相對于圖表面板或圖表矩形的位置有關，不需要對3D偏移進行任何限制。

三維正交圖

  ;  3D正交模式是獲得3D效果的默認方式。 TeeChart根據Chart1.Chart3DPercent屬性設置（在圖表編輯器頁面上設計時也可用）以正交角度繪制深度效果，您無法旋轉3D正交圖表，底部軸始終是水平的。

    使用3D正交圖表時，您需要在自定義繪制到畫布時考慮Width3D和Height3D 3D偏移。 如果您希望繪制的項目與圖表后墻齊平，則應添加偏移量。請參閱以下示例：

例：

{This example draws a diagonal line across the Chart
flush to the Front of the Chart}
With Chart1, ChartRect do
begin
  //Move the pointer to the top left Chart point
  Canvas.MoveTo(Left,Top);
  //Draw the Line
  Canvas.LineTo(Right,Bottom);
end;

{This example draws a diagonal line across the Chart
flush to the Back of the Chart}
With Chart1, ChartRect do
begin
  //Move the pointer to the top left Chart point
  Canvas.MoveTo(Left + Width3D,Top - Height3D);
  //Draw the Line + adjustment for 3D displacement
  Canvas.LineTo(Right + Width3D,Bottom - Height3D);
end;

    當在運行時，使用3D圖表的顯示屬性需要使用TView3DOptions組件（注意：并非所有選項都可用于正交圖表）。

3D Native Windows圖表

    TeeChart Pro v6 的視圖選項包括Native Windows模式3D。這種3D模式提供了OpenGL可以獲得的許多優勢，而且速度更快，3D Native Windows圖表提供圖表旋轉以及高度可達90o，可以放大和縮小整個圖表。

//Runtime
Chart1.View3DOptions.Orthogonal := False;

    通過取消選擇3D Editor頁面上的Orthogonal復選框，在設計時為TeeChart選擇Native Windows mode 3D。

    使用圖表編輯器，取消激活Orthogonal將同時激活Elevation和Rotation 的滑動條，從而允許更改這些顯示屬性的設計時間。

3D OpenGL圖表

    可以使用Delphi組件>TeeChart>TTeeOpenGL非可視組件將3D圖表轉換為OpenGL圖表。

    將組件添加到已放置TChart，TDBChart或TQRChart的表單中，在設計時，可以使用對象瀏覽器將組件連接到圖表。 在運行時使用以下屬性：

TeeOpenGL1.TeePanel := Chart1;
TeeOpenGL1.Active := True;

    接下來你將看到圖表在運行時或者設計時直接轉換成OpenGL圖表。

    本篇教程就介紹到這里，對以上內容有任何疑惑或者建議都可以在下方評論留言，TeeChart Pro VCL/FMX教程會持續更新，可以多多關注。
