Teechart的組成

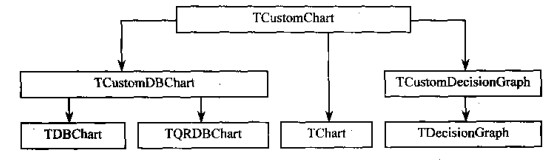

    圖1是TChart組成示意圖，為便于與組件的屬性、方法和事件對應，圖中的標示采用英文字符方式。TChart的父類是 TCustom Chart，由TCUstom Chart派生了 TChart、 TDBChart、TQRDBChart和 TDecisionGraph四個功能基本類似而各有特點的圖表組件。其相互關系如圖2所示。

圖1

    當在Delphi IDE中安裝了TeeChart Pro v7.0后，在DE的 Additional、Data Controls和QReport選項卡上有 TChart、TDBChart和TQRDBChart三個圖表組件。

    TChart是一個通用的圖表組件，TDBChart提供了對數據庫技術的支持，TQRDBChart提供了在報表模式中繪制圖表的功能。在QReport選項卡中的組件TQRChart是一個接口型組件，它利用屬性Chart關聯一個TChart或TQRChart將TChart或TDBChart與報表對象Quick Reports對象連接起來，從而使報表中能夠具有圖表功能，其關系如圖3所示。

圖2

圖3

TeeChart的組成元素

TChart由坐標軸、序列、圖例、標題和墻壁等主要元素組成，分述如下

1. 坐標軸( TChartAxis)。TChart的坐標軸有左( LeftAxis）右( RightAxis）、上( TopAxis）下( BottomAxis）、頂部深度( DepthTopAxis：TChartDepthAxis）、右邊深度( DepthRightAxis：TChart DepthAxis）和用戶自定義軸( Custom axes：TChartCustomAxes07個類型。由于用戶可隨意定義若干個坐標軸，所以圖表組件中的坐標軸是無限制的。與深度有關的坐標軸是用于三維圖表繪制的。坐標軸的刻度既可由程序設定，也可由圖表自動設置( Chart1. BottomAxisAutomatic：= true）。

2. 序列( TChartSeries）。是圖表中繪制的各種幾何形狀，其類型將在第4章中詳細介紹。一個圖表中可以繪制的序列也是不受限制的(與計算機內存有關)，同一個圖表中的每個序列的類型可以不同，不同序列的坐標刻度和類型也可以不同利用圖表的 Serieslist[i]、Series[i]和Chart[i]屬性可以列出圖表中包含的序列。

3. 標題和腳注( TChart title)。圖表的標題(Title)與腳注(Foot)是一個 TChartitle對象，如圖1中標示的 Title、 SubTitle、Foot和 SubFoot區域，這些對象的顏色、位置、字體等都是可以改變的

4. 圖例( TChartLegend)。是圖表中的一個矩形區域，用于對圖表中的序列進行說明，圖例中顯示內容、方式、外觀等參數都可以改變，還可設定某一個序列不在圖例中顯示等。

5. 畫布( TCanvas3D)。圖表組件的畫布是一個三維畫布對象，可以繪制各種幾何形狀和輸出文字字符，為程序員在圖表上增加新的圖形內容提供了方便

6. 墻壁(Wall)。為體現圖表的三維效果，圖表組件提供了左面墻( LeftWall:Chart Wall)地面( Bottom wall)、后墻( Back Wall:TChart Back Wal)和右面墻( TChartRight Wall)共四個方向的墻壁以增加二維效果，墻的顏色、厚度、透明程度都是可定義的

7. 工具( Tools)。與圖表組件起還有27個工具對象，可以對序列、坐標軸以及其他對象進行控制和操作。當打開圖表編輯器選擇Tools頁面單擊Add按鈕后就可在工具庫中選擇需要使用的工具。

圖表元素之間的關聯

1. TChart關聯的對象。與 TChart關聯的對象有序列( TChartSeries)、坐標軸( TChartAxes)、墻( TChart Wall)、圖例( TChartlegend)和標題等。除畫布對象TCanvas3D外，其他幾個對象與TChart的關聯是由其具有的 Parentchart屬性確定的，其關系示意如圖4所示。



   圖4

2. 序列TChartSeries與坐標軸TChartAxis的關聯。序列對象的兩個枚舉類型屬性TChartTitle Thorizaxis和 TVertAxis指出序列在水平和垂直方向所關聯的坐標軸在圖表中的位置，從而使得序列通過這兩個屬性與坐標軸建立關聯后也就建立了與 TChart的間接關聯。也就是說，通過這個屬性可以訪問序列所在的坐標軸。屬性THorizAxis和 TVertAxis的定義為:

   THorizAxis=(aTopAxis，aBottomAxis，aBothHorizAxis，acustomHorizAxis)；

   TVertAxis=(aLeftAxis，aRightAxis，aBothVertAxis，aCustomvertAxis)；

    誠然，也可以通過坐標軸獲取與坐標軸所關聯的序列。TChart中的 GetAxisSeries(Axis:TChartAxis): TChartSeries方法就可以獲得與坐標軸關聯的序列。

圖表組件的主要屬性

1. 外觀控制。圖表組件的外觀控制包括邊框( Border)、邊緣( Chart bounds，由Left、Iop、Width、Height表示)、邊距( MarginLeft、Margin Right、MarginTop、MarginBottom)圖表區( ChartRect)、背景等(可參照圖1)。

2. 縮放與滾動控制。屬性 AllowZoom確定是否隨鼠標右鍵拖動而縮放， AnimatedZoom設定縮放過程是否具有動感效果，而 AnimatedZoomSteps是設定分幾步可達到最后的縮放效果；屬性 AllowPanning用于設定是否允許在水平或垂直方向上滾動，另外 TChart的Tools還提供了有關滾動控制的工具，如坐標箭頭工具TAxisArrowTool。和坐標滾動工具 TAxisScrollTool都可以進行滾動控制。

3. 頁面控制。圖表組件可以設定每頁的最大點數 MaxPointsPerPage和最后一頁的顯示方式屬性ScaleLastPage使圖表可多頁顯示，組件群中的 TChartScrollBar與TChartPageNavigator 組件就是用于控制多頁顯示的。

4. 輸出控制。圖表組件的輸出包括打印和導出兩種形式，打印是直接送往打印機，可以設置打印邊距( Chart1.PrintMargins、 Printer.PageWidth/PageHeight)、打印分辨率( Printer.Resolution)、打印方向( Printer.Orientation)等，而且TeeChart組件群中還提供了單頁面多圖表打印的組件，使圖表打印更方便。另外圖表組件還提伏Export導出頁面用于輸為指定格式文件，并且還有一些方法支持輸出控制

圖表組件的方法

    TChart提供了許多方法用于圖表組件的操作，如序列的增加( AddSeries)、刪除

( RemoveSeries、RemoveAllSeries)、數據源設定及檢查刷新( DataSource， CheckDataSource)、縮放( ZoomPercent)，打印圖表( Print、PrintPartial)和文件操作( SaveToBitmapFile、SaveToMetafile)等。

圖表組件的事件

    Tchart不但具備一般可視組件具有的事件，并且提供了具有自己特點的時間，如在序列單擊OnClickSeries和雙擊OnDblClick、在圖表組件上單擊OnClick，這些均會在后續章節中介紹，希望感興趣的朋友可以持續關注本教程。
